Relevé 3D & Modélisation BIM LOD 350 d’un site industriel de 2 000 m²

Dans le cadre d'un projet de modernisation et d'optimisation d'un site industriel de 2 000 m², l'objectif principal était de disposer d'une base de données fiable, précise et directement exploitable. Cette base devait permettre de préparer efficacement les travaux de réhabilitation et d'aménagement, de sécuriser les interventions techniques dans un environnement contraint, et d'améliorer la coordination entre les différents intervenants du projet (maîtrise d'œuvre, exploitant du site, entreprises de travaux).

La première étape a consisté en une campagne de numérisation 3D complète du site à l'aide de scanners laser de dernière génération, capturant plusieurs millions de points. Ce relevé a permis de restituer fidèlement l'existant : structures porteuses (charpente métallique, planchers, voiles), réseaux techniques (CVC, électricité, process industriel) et équipements spécifiques au site. Le nuage de points ainsi obtenu, précis au millimètre, constitue un véritable jumeau numérique brut servant de référence unique pour l'ensemble du projet.

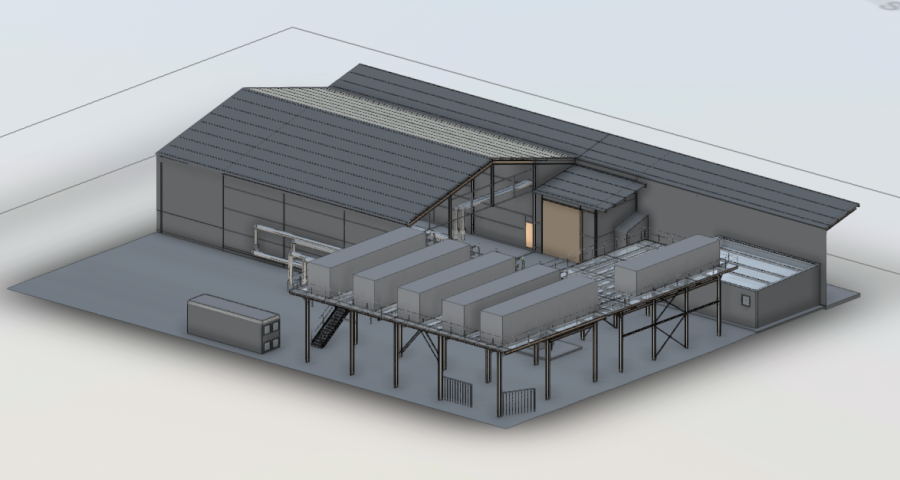

À partir de ces données, une modélisation BIM complète a été réalisée au niveau de détail LOD 350. Ce niveau de détail permet une représentation géométrique précise de chaque élément, l'intégration des interfaces entre les différents systèmes (structure, réseaux, équipements), ainsi qu'une exploitation directe pour la détection de clashs et la préparation du chantier. Chaque élément modélisé intègre les informations nécessaires à la coordination technique, facilitant les études d'exécution et la prise de décision.

Le projet a donné lieu à la livraison d'un ensemble complet : nuage de points géoréférencé et nettoyé, maquette BIM LOD 350 (formats Revit/IFC), plans 2D extraits (plans, coupes, élévations) et supports d'aide à la coordination technique.

Grâce à cette approche Scan to BIM, le client bénéficie d'une réduction significative des risques d'erreur et d'imprécision, d'un gain de temps notable dans les phases d'étude et de travaux, ainsi que d'une meilleure anticipation des contraintes techniques du site. Il dispose également d'un support numérique pérenne, utile pour l'exploitation et la maintenance du site sur le long terme.
