Relevé 3D d'un château d'eau en béton en France

Réaliser le relevé 3D complet d'un château d'eau en béton de grande hauteur et à géométrie complexe (données as-built inexistantes/obsolètes, accès partiellement contraints), afin de constituer une base géométrique de référence fiable, mesurable et juridiquement exploitable pour sécuriser les décisions techniques des bureaux d'études et de l'exploitant.

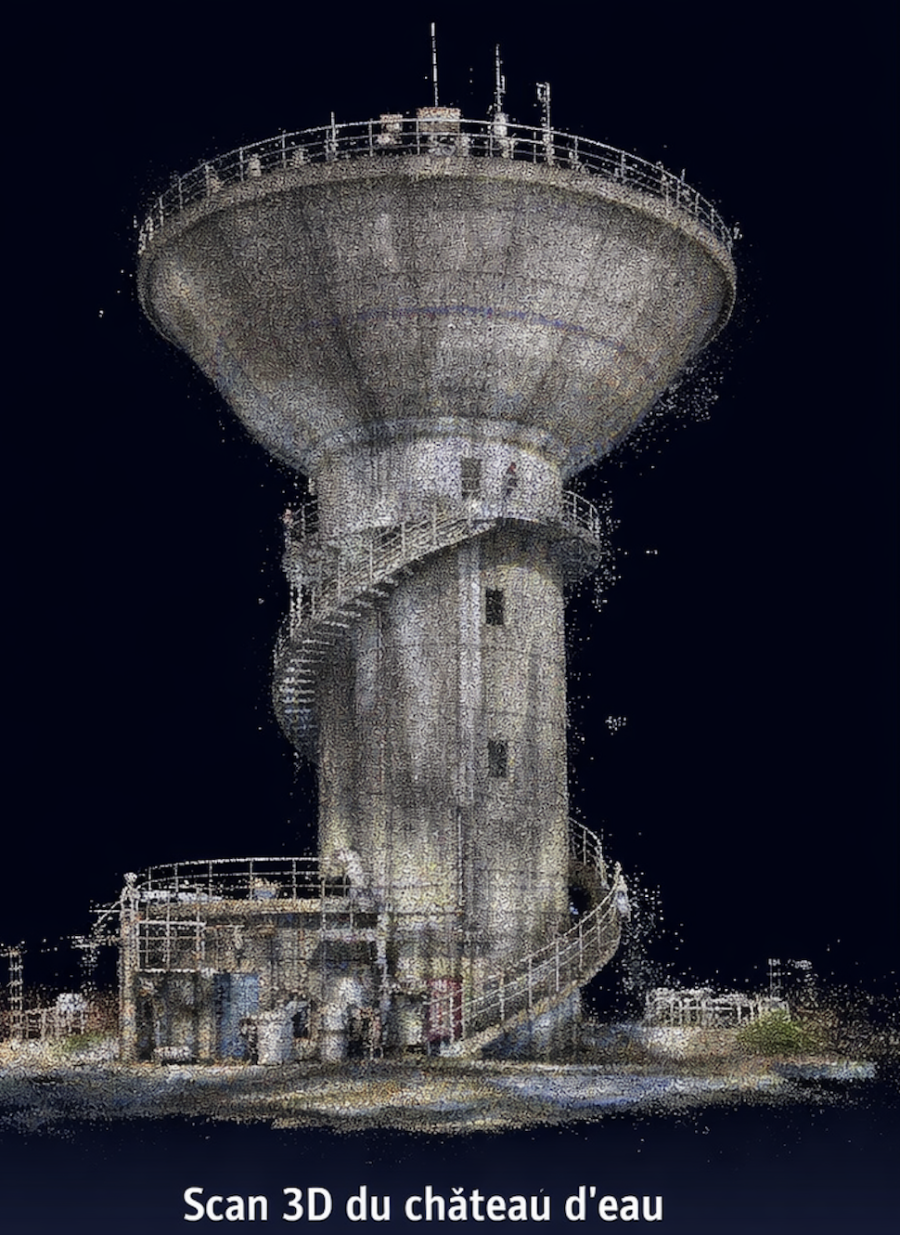

Scan laser 3D haute précision FARO, selon un protocole en 3 étapes : analyse préalable de l'ouvrage (définition des objectifs, identification des zones critiques, planification des stations de scan), acquisition 3D sur site (scans multiples à différentes hauteurs, couverture complète du fût/cuve/périphérie, sans contact ni perturbation d'exploitation), puis traitement et contrôle qualité (recalage, nettoyage/structuration du nuage, vérification des tolérances). Livraison d'un nuage de points as-built haute densité, puis modélisation BIM LOD 500 (géométrie exacte des parois béton, détails structurels pour calculs).

Bénéfices techniques : suppression des hypothèses géométriques, données fiables pour calcul et diagnostic, vision complète y compris zones peu accessibles. Bénéfices économiques : réduction des coûts de reprises de mesures, optimisation des études en amont, limitation des aléas en phase travaux. Bénéfices contractuels : base as-built objective et traçable, réduction des risques de litiges, conformité aux exigences normatives et assurantielles.
