Scan 3D et la modélisation 3D BIM LOD 400 du réseau de tuyauterie

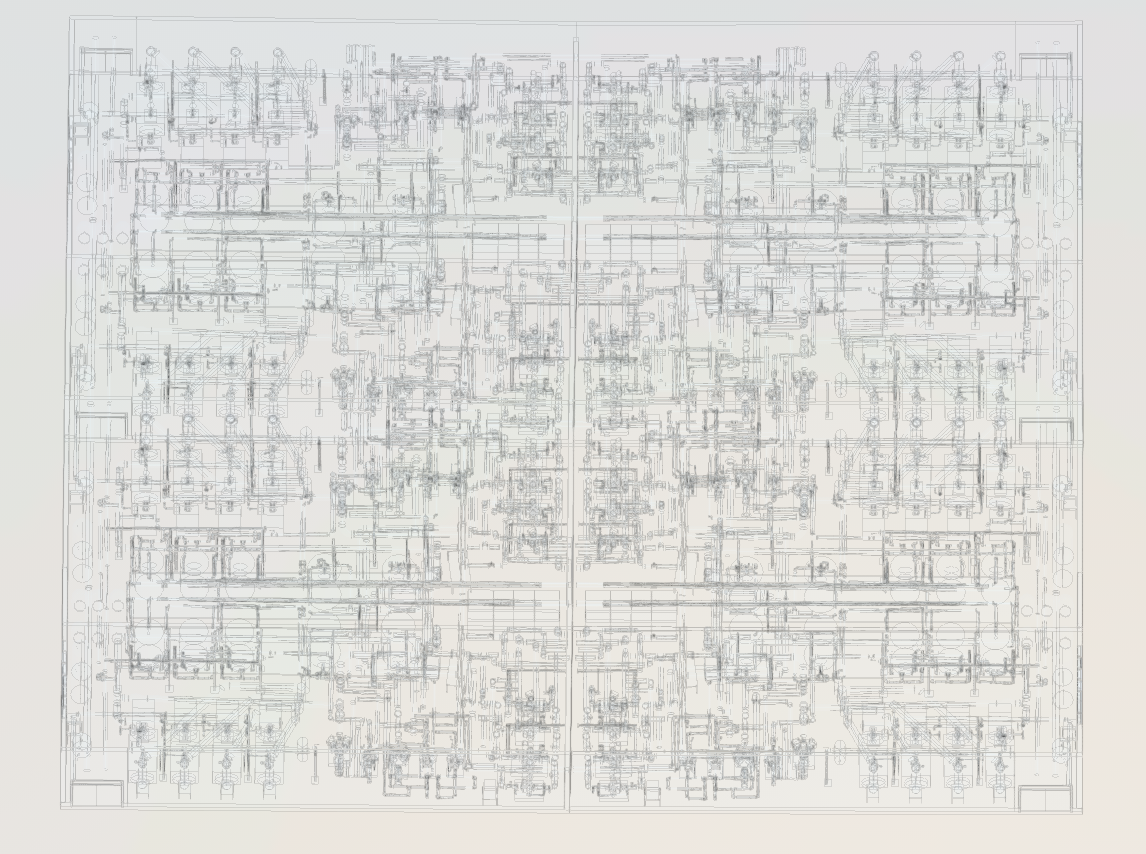

Avant

S3D ENGINEERING est une entreprise experte dans le relevé 3D et la modélisation BIM (Building Information Modeling), offrant des services de pointe pour l’industrie, l’ingénierie et la construction. Avec des années d’expérience, nous utilisons des technologies de scan laser 3D avancées pour fournir des solutions précises, fiables et efficaces à nos clients.

1.2 Objectif de la mission à Valence, Espagne

Lors de notre récente mission à Valence, Espagne, nous avons effectué un relevé 3D complet du réseau de tuyauterie d’un site industriel, suivi d’une modélisation BIM au niveau de détail LOD 400. Ce projet visait à offrir au client un modèle numérique précis pour la gestion, la maintenance et l’optimisation du réseau de tuyauterie sur le long terme.

2. Contexte du projet

2.1 Description du site industriel

Le site industriel concerné est un complexe de grande envergure, spécialisé dans [préciser le domaine de l’industrie, par exemple, la production chimique, la fabrication de pièces automobiles, etc.]. Situé à Valence, ce site est crucial pour les opérations de l’entreprise cliente, nécessitant une infrastructure de tuyauterie complexe pour ses processus de production.

2.2 Besoins spécifiques du client

Le client nécessitait une cartographie précise et à jour de son réseau de tuyauterie, incluant dimensions, connexions, et intégrité des structures. L’objectif principal était de faciliter la maintenance prédictive, améliorer l’efficacité opérationnelle et garantir la conformité aux normes de sécurité et environnementales.

2.3 Challenges et contraintes du projet

Les principaux défis de ce projet incluaient la complexité du réseau de tuyauterie, l’accès limité à certaines zones du site et la nécessité de minimiser les interruptions de production pendant le relevé. De plus, la précision requise pour le modèle BIM nécessitait l’emploi des technologies les plus avancées en matière de relevé et de modélisation.

3. Méthodologie utilisée pour le relevé 3D

3.1 Technologie de scan laser 3D

Pour capturer chaque détail du site industriel, nous avons utilisé des scanners laser 3D de haute précision. Ces appareils créent des nuages de points détaillés, capturant la position exacte de chaque élément du réseau de tuyauterie.

3.2 Processus de relevé sur site

Le processus de numérisation 3D a été réalisé en plusieurs étapes, en commençant par une préparation minutieuse incluant l’analyse des plans existants et la planification des zones à scanner. Ensuite, l’équipe de S3D ENGINEERING a effectué le relevé en veillant à couvrir chaque recoin du site, pour obtenir une vue complète et précise du réseau.

3.3 Avantages du relevé 3D pour les projets industriels

La numérisation 3D présente de nombreux avantages, notamment la précision exceptionnelle des données collectées, la rapidité d’exécution et la possibilité de réaliser des inspections à distance. Ces atouts sont particulièrement importants dans un environnement industriel où la précision et la sécurité sont primordiales.

4. Processus de modélisation 3D BIM LOD 400

4.1 Introduction à la modélisation BIM LOD 400

Le niveau de détail LOD 400 dans le BIM correspond à un modèle très détaillé, proche de la réalité, où chaque élément est modélisé avec des spécifications précises pour la fabrication et l’installation. Ce niveau de détail est essentiel pour les phases d’exécution et de maintenance d’un projet.

4.2 Processus de conversion du relevé 3D en modèle BIM

Une fois le relevé 3D complété, les données ont été traitées et converties en un modèle BIM. Ce processus inclut le nettoyage du nuage de points, la création des éléments de tuyauterie dans le logiciel BIM, et la validation des dimensions et des spécifications techniques avec les équipes sur le terrain.

4.3 Collaboration interdisciplinaire lors de la modélisation

La modélisation BIM à ce niveau de détail a nécessité une collaboration étroite entre les ingénieurs, les spécialistes en tuyauterie, et l’équipe de modélisation. Cette approche collaborative a permis d’assurer la conformité du modèle aux exigences du client et aux normes en vigueur.

5. Détails techniques de la modélisation du réseau de tuyauterie

5.1 Spécificités techniques du réseau de tuyauterie

Le réseau de tuyauterie modélisé inclut des éléments variés tels que des conduites sous pression, des vannes, des raccords, et des supports, chacun modélisé avec précision pour refléter les conditions réelles du site.

5.2 Conformité aux normes industrielles

Tout au long du projet, la conformité aux normes industrielles, notamment celles relatives à la sécurité, à l’environnement, et à la qualité, a été scrupuleusement respectée. Le modèle BIM final a été validé pour assurer qu’il répond aux exigences légales et aux attentes du client.

5.3 Optimisation du réseau pour la maintenance et l’exploitation

Le modèle BIM LOD 400 créé permet non seulement de visualiser le réseau existant, mais aussi d’optimiser sa gestion et son exploitation grâce à une numérisation 3D précise et détaillée du réseau.
