S3D Engineering United® a récemment mené une mission complète de numérisation 3D haute précision sur un module industriel situé à Bayonne, dans le cadre d’une opération de conception, rénovation et documentation technique.
Grâce à nos équipements FARO® (scanners laser statiques et cinématiques), nous avons réalisé un relevé exhaustif de l’ensemble du module, incluant les réseaux, structures et interfaces techniques. Le nuage de points obtenu — dense, calibré et géo-référencé — constitue la base fiable pour toutes les phases de conception et d’ingénierie.

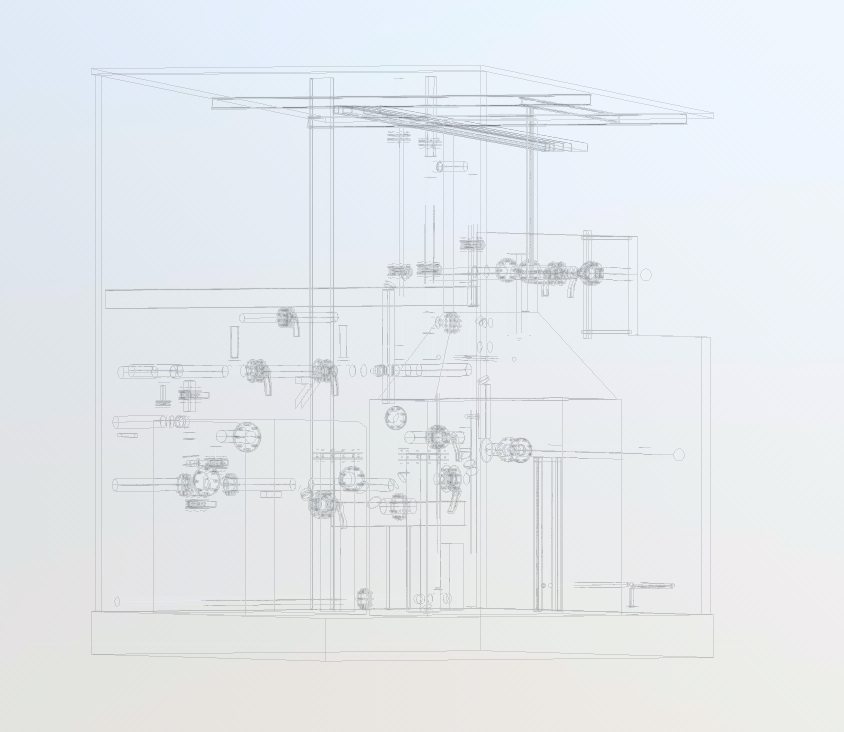

Nous avons ensuite produit une modélisation BIM LOD 400, intégrant :
-
Les éléments de structure métallique avec un niveau de détail prêt pour la fabrication.
-
Les réseaux MEP (CVC, plomberie, électricité) modélisés selon leurs géométries réelles, intégrations et interfaces.
-
La prise en compte des tolérances industrielles, de la superstructure et des équipements.
-
Le respect de la codification ISO 19650 (architecture, structure, CVC, électricité, tuyauterie…).
-
La conformité aux bonnes pratiques BIM, avec livrables aux formats Revit, IFC et DWG.
L’ensemble du processus a été exécuté selon nos protocoles internes certifiés ISO 9001:2015, garantissant :
-
Traçabilité complète,
-
Contrôles qualité multipoints,
-
Conformité entre la réalité scannée et le modèle BIM final,
-
Livraison optimisée pour l’ingénierie, la fabrication et le chantier.
Cette mission illustre notre capacité à accompagner les acteurs industriels dans la transformation numérique, en fournissant des données fiables, sécurisées, et exploitables immédiatement pour la conception, la maintenance ou la modification d’installations techniques.
