Relevé 3D d’un barrage
Méthodologie professionnelle, précision maîtrisée et traçabilité complète
Le relevé 3D d’un ouvrage hydraulique est une mission d’ingénierie à part entière. Chez S3D Engineering United®, nous intervenons sur des barrages, écluses et infrastructures complexes avec une approche rigoureuse, documentée et contractuellement maîtrisée.
Pourquoi le relevé 3D d’un barrage est un cas complexe
Un barrage est un ouvrage singulier cumulant de fortes contraintes techniques : volumes massifs en béton, différence de niveaux entre l’amont et l’aval, présence permanente de l’eau, accès difficiles et maintien de l’exploitation.
Un simple relevé visuel ou une captation ponctuelle ne suffit pas. Le relevé 3D doit reposer sur une méthodologie structurée, conçue pour produire des données exploitables sans ambiguïté par la maîtrise d’œuvre.
Organisation des stations de scan – Schéma pédagogique

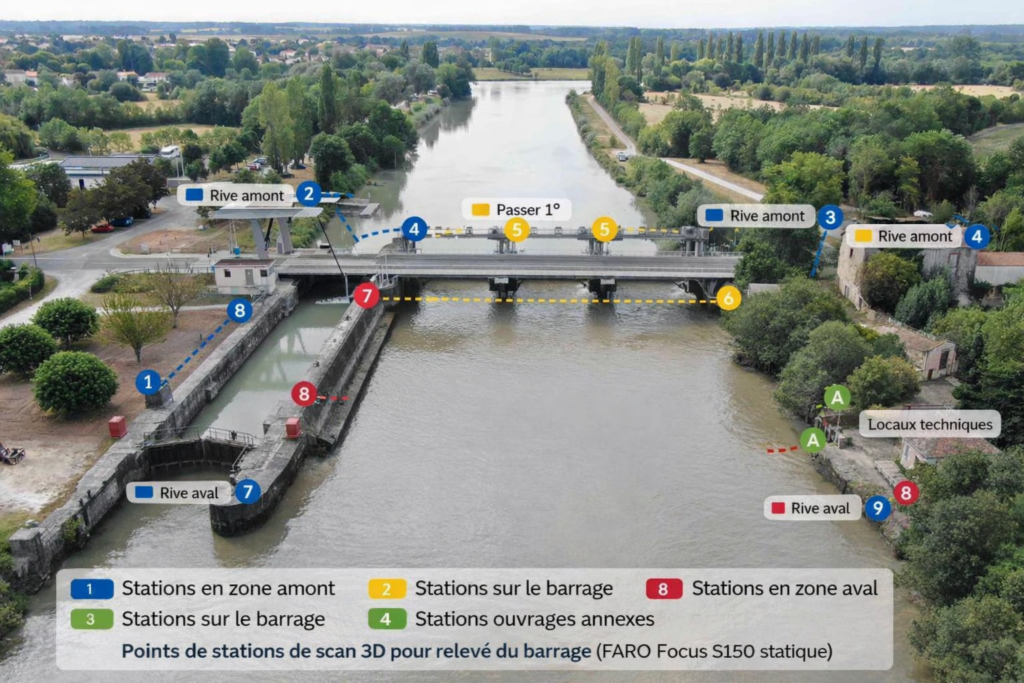

Le schéma ci-dessous illustre l’implantation type des stations de scan 3D statiques utilisées pour le relevé d’un barrage par technologie LiDAR FARO.
Schéma pédagogique – Points de stations de scan 3D pour relevé d’un barrage (technologie FARO Focus S150 statique)
Lecture du schéma de relevé
- Stations en zone amont : façades amont, piles visibles, organes hydrauliques émergés
- Stations sur le barrage : piles, vannes, passerelles, superstructures
- Stations en zone aval : bajoyers, façades aval, écoulements visibles
- Ouvrages annexes : locaux techniques, mécanismes, accès
Cette implantation permet de garantir une continuité géométrique du nuage de points, de réduire les zones d’ombre et d’assurer une lecture claire du dispositif pour la maîtrise d’œuvre et les exploitants.
Technologies de scan utilisées
Scanner laser 3D FARO Focus S150
Scanner LiDAR statique longue portée (jusqu’à 150 mètres), parfaitement adapté aux ouvrages massifs en béton, grandes portées et infrastructures hydrauliques.
Scanner laser 3D FARO Blink
Scanner compact complémentaire, utilisé pour les zones confinées, les locaux techniques et les éléments difficiles d’accès.
Déroulement des opérations de relevé
Les relevés sont réalisés dans le respect strict des règles de sécurité du site et sans perturbation de l’exploitation. Chaque station fait l’objet d’un contrôle, d’un recalage et d’une vérification de cohérence globale.
Limites & responsabilités du relevé 3D
Limites techniques
Le scan 3D repose sur un principe physique de visibilité directe. Seules les surfaces émergées et visibles au moment du relevé peuvent être mesurées.
- Les parties immergées ne sont pas relevables
- Les zones masquées restent hors champ
- L’eau et les éléments mobiles peuvent générer des artefacts
Précision & tolérances
Les précisions annoncées par les fabricants correspondent à des conditions idéales. En situation réelle, la précision dépend de la distance, de l’environnement et de la configuration du site.
Responsabilités
S3D Engineering United® est responsable de la méthodologie de relevé, de la qualité et de la traçabilité des données livrées conformément au périmètre contractuel. Toute interprétation ou usage hors périmètre relève de la responsabilité du client.
Livrables fournis
- Nuages de points (E57, LAS, LAZ)
- Plans 2D (PDF, DWG)
- Maquettes 3D / BIM (RVT, IFC)
- Exports CAO (STEP, DXF)
Traçabilité via plateforme collaborative sécurisée
Tous les documents et livrables sont centralisés sur une plateforme collaborative sécurisée, garantissant versioning, validation et traçabilité complète.
👉 Découvrir la plateforme collaborative S3D Engineering
Vous avez un ouvrage hydraulique ou une infrastructure à relever ?
Barrage, écluse, infrastructure existante ou site industriel : bénéficiez d’une prestation de relevé 3D fiable, traçable et exploitable.
📅 Demandez votre devis en 2hLecture du schéma de relevé
- Stations en zone amont : relevé des façades amont, piles visibles et organes hydrauliques émergés
- Stations sur le barrage : piles, vannes, passerelles et superstructures
- Stations en zone aval : façades aval, bajoyers et écoulements visibles
- Ouvrages annexes : locaux techniques, mécanismes, accès et équipements secondaires
