Les systèmes CVC (chauffage, ventilation, climatisation) sont des composantes critiques dans les bâtiments industriels, tertiaires et résidentiels. Leur installation requiert une précision millimétrique et une parfaite coordination avec les autres corps d'état. C'est là que le scan 3D CVC et la modélisation BIM entrent en jeu pour transformer la manière dont ces réseaux sont conçus, relevés, et intégrés.
Pourquoi utiliser le scan 3D pour les réseaux CVC ?
Le relevé laser 3D permet de capturer avec une extrême précision l’environnement existant dans lequel les réseaux CVC doivent être intégrés ou rénovés. Contrairement aux relevés manuels, souvent longs et sources d’erreurs, le scan 3D génère un nuage de points dense et fiable, offrant une base parfaite pour la modélisation CVC en BIM.
Principaux avantages :
- Gain de temps sur chantier : relevé en quelques heures, sans démontage.
- Fiabilité des mesures : précision jusqu’à 2 mm selon le scanner utilisé (FARO S150, Leica RTC360, etc.).
- Maquette 3D de l’existant : modélisation fidèle à la réalité (LOD 300 à 500).
- Prévention des conflits : détection automatique des collisions entre réseaux CVC, structure et autres corps d’état (clash detection).
- Préparation à la préfabrication : dimensions précises pour gaines, coudes, raccords ou supports.
Intégration dans un processus BIM

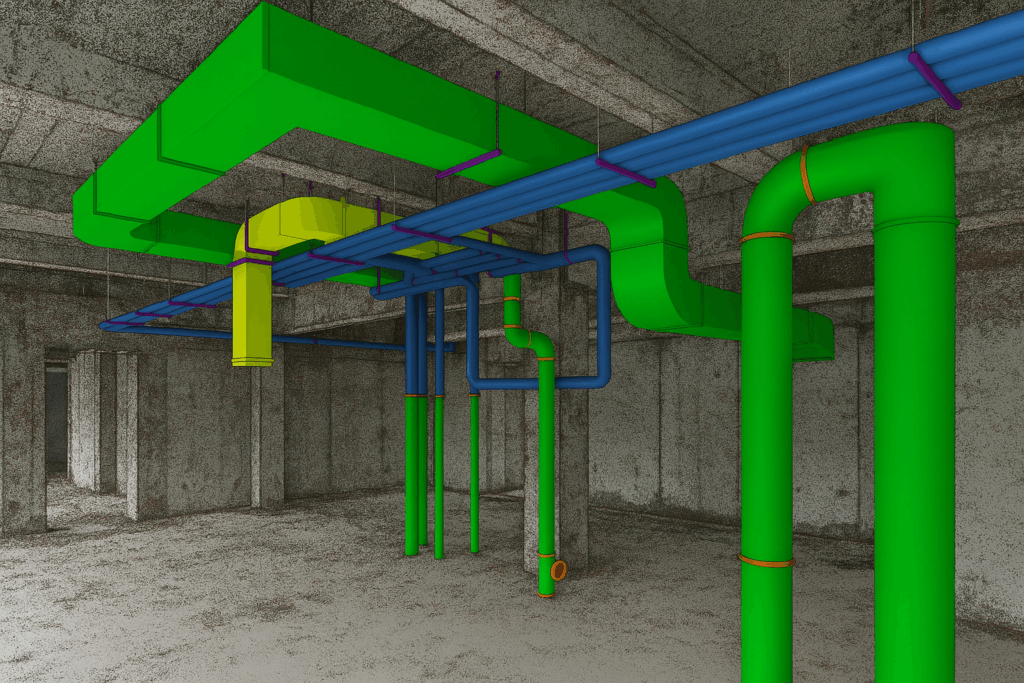

Une fois les données scannées, elles sont utilisées pour produire une maquette BIM intégrant :
- Gaines de ventilation (rectangulaires, circulaires)
- Réseaux de fluides (chauffage, froid, ECS…)
- Équipements CVC (CTA, PAC, groupes froids, VMC, VRV…)
- Trappes, grilles, bouches et détecteurs
Cette modélisation BIM CVC permet une coordination optimale avec les autres lots techniques : structure, électricité, plomberie. Elle facilite également les revues de projet en 3D, la gestion des réservations et le pilotage de chantier numérique.
Application typique dans l’industrie et le bâtiment
Le scan 3D des systèmes CVC s’applique à tous les environnements techniques :
- Sites industriels (usines agroalimentaires, pharmaceutiques)
- Plateformes logistiques
- Hôpitaux et laboratoires
- Immeubles tertiaires
- Écoles et universités
- Rénovation de bâtiments publics ou patrimoniaux
Exemple concret : pour une rénovation de système de ventilation dans un bâtiment occupé, le scan 3D permet de modéliser l’existant sans interruption de service, puis d’installer un nouveau réseau parfaitement adapté aux contraintes spatiales.
Format des livrables techniques
Chez S3D Engineering, nous livrons des fichiers compatibles avec vos outils métiers :
- Plans techniques 2D en PDF et DWG
- Maquettes BIM aux formats IFC, RVT, ou NWD
- Export STEP ou STL pour les raccords techniques
- Visite virtuelle sécurisée avec repérage des équipements
- Identification nominative des réseaux grâce aux tags intégrés
Pourquoi choisir S3D Engineering pour vos relevés CVC ?
Notre expertise repose sur :
- Un réseau national d’agences couvrant la France, la Belgique et l’Espagne
- Une certification ISO 9001, gage de qualité et de processus maîtrisé
- Des livrables garantis par notre garantie décennale
- Un accompagnement de la prise de mesures jusqu’à l’exploitation BIM
Conclusion : vers un CVC intelligent et sans erreur
Le scan 3D appliqué aux systèmes CVC révolutionne la gestion des projets techniques. Il permet une parfaite compréhension de l’existant, une coordination fluide entre tous les acteurs et une exécution plus rapide, plus fiable, plus rentable.
Quels formats de livrables techniques S3D Engineering fournit-elle ?
S3D Engineering fournit des plans techniques 2D en PDF et DWG, des maquettes BIM aux formats IFC, RVT ou NWD, des exports STEP ou STL pour raccords, ainsi que des visites virtuelles sécurisées avec repérage des équipements.
Dans quels environnements industriels ou bâtiments le scan 3D des systèmes CVC est-il généralement utilisé ?
Il est utilisé dans divers environnements comme les sites industriels (usines agroalimentaires et pharmaceutiques), les plateformes logistiques, les hôpitaux, laboratoires, immeubles tertiaires, écoles, universités ou lors de la rénovation de bâtiments publics ou patrimoniaux.
Comment la modélisation BIM facilite-t-elle la gestion des réseaux CVC ?
La modélisation BIM intègre l'ensemble des éléments techniques CVC pour une meilleure coordination avec d'autres lots, facilite les revues de projet en 3D, optimise les réservations et permet un pilotage numérique efficace du chantier.
Quels sont les principaux avantages du relevé laser 3D pour les réseaux CVC ?
Le relevé laser 3D permet un gain de temps sur chantier, une grande fiabilité des mesures avec une précision jusqu’à 2 mm, la création d’une maquette 3D fidèle à la réalité, la prévention des conflits entre réseaux et supports, ainsi qu'une meilleure préparation pour la préfabrication.
Pourquoi utiliser le scan 3D pour la configuration des réseaux CVC ?
Le scan 3D permet d'obtenir une représentation précise de l'environnement existant, facilitant ainsi l'intégration ou la rénovation des réseaux CVC. Il offre un nuage de points fiable, permettant une modélisation fidèle et une détection précoce des conflits pour une planification optimale.
