Contrôle dimensionnel avant / après usinage – roues de bogies
Relevés 3D haute précision en entrée et sortie de machine d’alésage, comparaison avant/après et revalidation du process d’usinage. Livrables complets : nuages de points nettoyés, BIM LOD 500 et plans 2D PDF/DWG.
Contexte & objectifs
Dans un environnement industriel à fortes exigences, le contrôle dimensionnel garantit la conformité des pièces et la fiabilité des chaînes de production. S3D Engineering United® intervient avant et après l’usinage pour documenter l’état réel, mesurer les écarts et sécuriser la relance de la production.
- Vérifier la géométrie initiale des roues avant usinage ;
- Contrôler les dimensions finales après alésage ;
- Comparer les deux états pour revalider le process et les tolérances ;
- Fournir des éléments objectifs pour la reprise sécurisée.

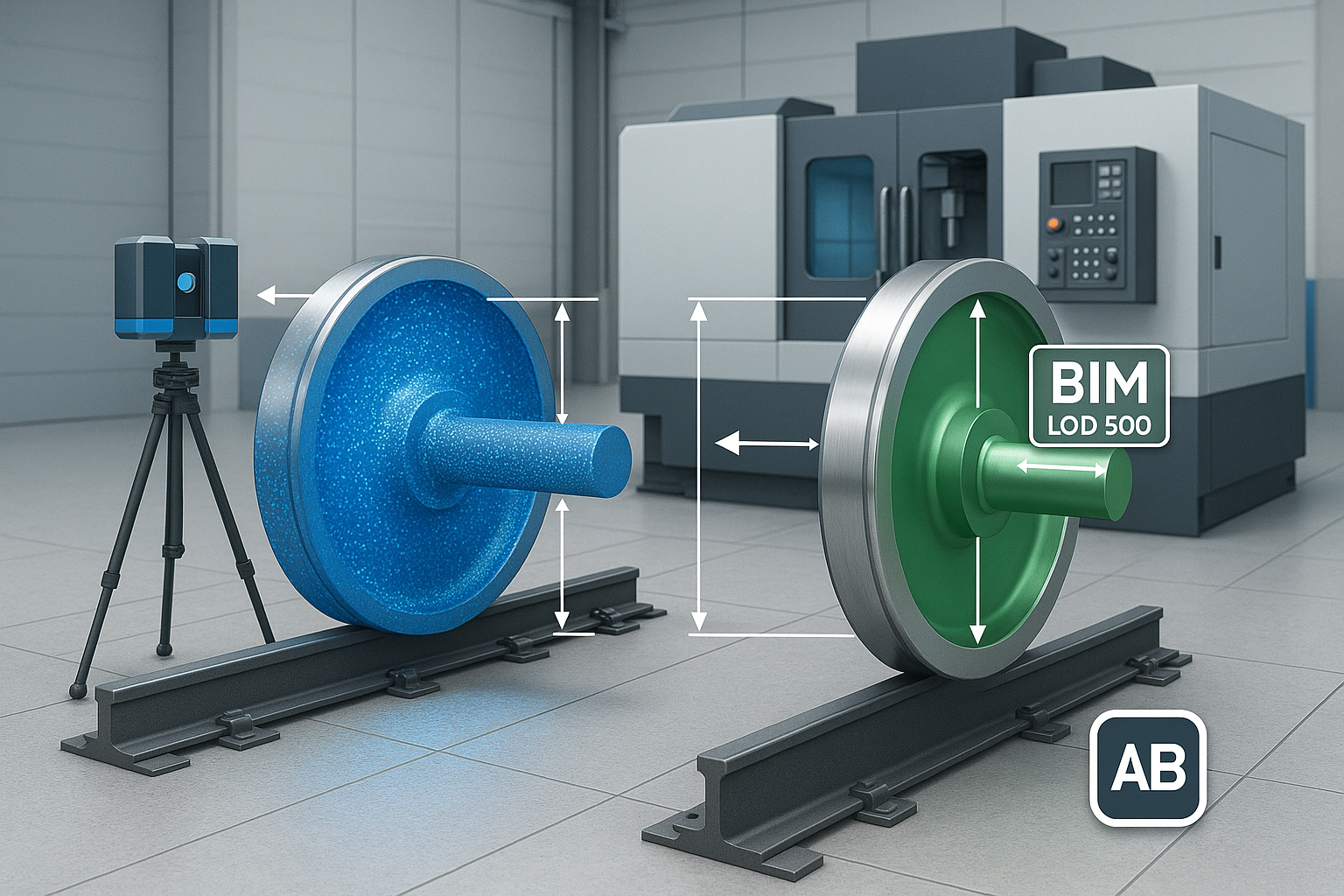

Application : roues de bogies (avant / après alésage)
La prestation couvre l’acquisition 3D en entrée et en sortie de la machine d’alésage. Les nuages sont alignés dans un référentiel commun pour permettre une comparaison fiable des diamètres, profils, axes, concentricités et jeux fonctionnels.
Méthodologie
Acquisition & préparation
- Mise en position et repérage pour la reproductibilité ;
- Scan 3D par laser haute densité sur site ;
- Nettoyage, structuration et corrélation des nuages de points ;
- Alignement des états avant/après dans un référentiel unique.
Analyse métrologique
- Contrôles géométriques : diamètres, profils, axes, concentricité ;
- Comparaison aux tolérances et plans de référence ;
- Tableaux d’écarts, cartographies colorimétriques si requis ;
- Traçabilité : certificats d’étalonnage et fiches d’intervention.
Livrables
- Nuages de points nettoyés et structurés (E57, RCP, LAS) – directement exploitables dans vos outils CAO/métrologie ;
- Modélisation BIM LOD 500 (Revit/IFC) – représentation fidèle à l’existant pour une exploitation numérique avancée ;
- Plans 2D en PDF et DWG – coupes, élévations, sections et cotations utiles ;
- Rapports de contrôle dimensionnel – synthèse des mesures et écarts avant/après.
Tarifs à titre indicatif, non contractuels, susceptibles d’ajustement selon la complexité, l’accès au site, la logistique et les délais souhaités.
Processus & délais
- Devis sous 2 h après réception des données techniques ;
- Acquisition sur site en 24 h avec scanners 3D certifiés ;
- Traitement, nettoyage, analyse et BIM LOD 500 ;
- Livraison sous 48 h : nuages, rapports, plans PDF/DWG.
FAQ
Quelle est la précision atteinte ?
Précision millimétrique, confirmée par certificats d’étalonnage et procédures ISO 9001:2015.
Pouvez‑vous comparer aux plans de conception ?
Oui. Nous superposons les nuages au modèle CAO d’origine pour documenter tous les écarts.
Quels formats livrez‑vous ?
E57, LAS, RCP (nuages), RVT/IFC (BIM LOD 500), PDF/DWG (plans 2D), et rapports en PDF.
