✅ Une démarche structurée pour un BIM collaboratif et conforme
Chez S3D Engineering, nous garantissons une gestion de l’information rigoureuse, normalisée et interopérablepour tous nos projets. En complément de notre certification ISO 9001, nous appliquons les exigences de la norme ISO 19650-1 pour structurer les échanges, la traçabilité et les validations autour de la maquette numérique.
📘 Qu’est-ce que la norme ISO 19650-1 ?
La norme ISO 19650-1 définit les principes de gestion de l’information dans un environnement BIM collaboratif, depuis la phase de conception jusqu’à la maintenance. Elle repose sur une approche structurée des rôles, des fichiers, des statuts et de la chaîne de validation documentaire.
🛠️ Mise en œuvre chez S3D Engineering
1. Organisation des responsabilités BIM
- Coordinateur BIM / gestionnaire d’information
- Responsable de l’environnement commun de données (CDE)
- Opérateurs et producteurs de contenu
Chaque acteur connaît son rôle et ses responsabilités en lien avec le plan de gestion de l'information (PGI).
2. Environnement commun de données (CDE)
Tous les livrables sont stockés, validés et archivés dans un environnement structuré selon 4 statuts :
- WIP (Work in Progress)
- SHARED (Partagé)
- PUBLISHED (Publié)
- ARCHIVED (Archivé)
3. Conventions de nommage et classification
- Nommage conforme ISO 19650-2 (rôle, projet, phase, version)
- Structuration par discipline : SCAN / STR / MEP / ELEC / CVCD
- Export en formats standards : DWG, IFC, PDF, DXF, BCF
4. 🔵 Code couleur des statuts de livrables (ISO 19650-1)
| Statut du fichier | Couleur recommandée | Signification |
|---|---|---|
| WIP – Travail en cours | Gris clair / Transparent | Maquette non validée, interne uniquement |
| SHARED – Partagé | Jaune | En attente de validation interdisciplinaire |
| PUBLISHED – Publié | Vert | Livrable validé et utilisable pour exécution |
| ARCHIVED – Archivé | Bleu | Version historique, pour mémoire |
| REJECTED – Rejeté | Rouge | Modèle non conforme, rejeté |
5. 🟡 Code couleur métier des réseaux techniques (MEP, CVC, fluide)
Afin de faciliter la lecture des maquettes et des exports PDF/IFC, nous appliquons un code couleur unifié par discipline technique, respecté dans nos nomenclatures, vues 3D et livrables DOE :
| Domaine technique | Couleur standardisée | Type de représentation |
|---|---|---|
| Plomberie – Eau froide / chaude | Bleu clair / Rouge | Tuyauterie EF / ECS / Boucles sanitaires |
| Évacuation EU / EV / EP | Gris / Gris foncé | Colonnes et réseaux horizontaux d’évacuation |
| Électricité courant fort (CF) | Orange | Goulottes, câbles, gaines, tableaux de puissance |
| Électricité courant faible (CFA) | Violet | Réseaux VDI, alarme, GTB, fibre optique |
| Ventilation – CVC | Cyan ou Vert clair | Gaine VMC, CTA, réseaux de soufflage/reprise |
| Gaz (industriel ou domestique) | Jaune | Tuyauterie gaz, étiquetage haute visibilité |
| Réseaux incendie (RIA / Sprinkler) | Rouge vif | Tuyauterie PCI, colonnes sèches, sprinklage |
| Réseaux frigorifiques | Bleu foncé | Détente directe, eau glacée |
| Réseaux vapeur / fluide process | Marron ou Bordeaux | Applications industrielles spécifiques |
| Réseaux non identifiés | Blanc ou Transparent | En attente d’identification ou en conception |
✅ Ces couleurs sont appliquées dans Revit, Navisworks, Solibri et nos exports IFC/OpenBIM selon une charte graphique projet fournie en amont. Elles facilitent la coordination interdisciplinaire et la lecture rapide des modèles.
6. Contrôle qualité et conformité
Chaque livrable est validé selon :
- Son LOD (niveau de détail géométrique)
- Son LOI (niveau d'information sémantique)
- Les exigences du plan d’exécution BIM (PEB) du projet
- Un rapport de validation interne est joint à chaque publication
7. Traçabilité des livrables et gestion des versions
Toutes les révisions sont historisées dans notre CDE :
- Journal de version horodaté
- Raison de modification
- Validation documentaire automatique ou manuelle
8. Formation et accompagnement client
Chaque projet inclut :
- Une formation d’une heure en visio sur notre plateforme
- Un manuel PDF de lecture et d’interprétation des maquettes
- Une assistance technique à distance pour les équipes d’exploitation
🏆 Pourquoi travailler avec un partenaire conforme ISO 19650-1 ?
- 🔐 Sécurité des données et respect du cycle de validation
- 🤝 Amélioration de la collaboration multi-acteurs
- 📁 Standardisation des livrables pour appels d’offres publics
- 🏗️ Optimisation du suivi de chantier et des DOE numériques
🤝 S3D Engineering : votre partenaire BIM structuré, sécurisé, certifié
Avec 21 agences en France, 2 en Espagne, 1 en Belgique et 1 au Gabon, S3D Engineering est le partenaire de confiance pour la modélisation BIM, le scan 3D, la production de DOE numériques et l’intégration normée de vos livrables techniques.
📩 Vous avez un projet complexe nécessitant rigueur, coordination et conformité BIM ?
👉 Contactez nos équipes certifiées pour en discuter.

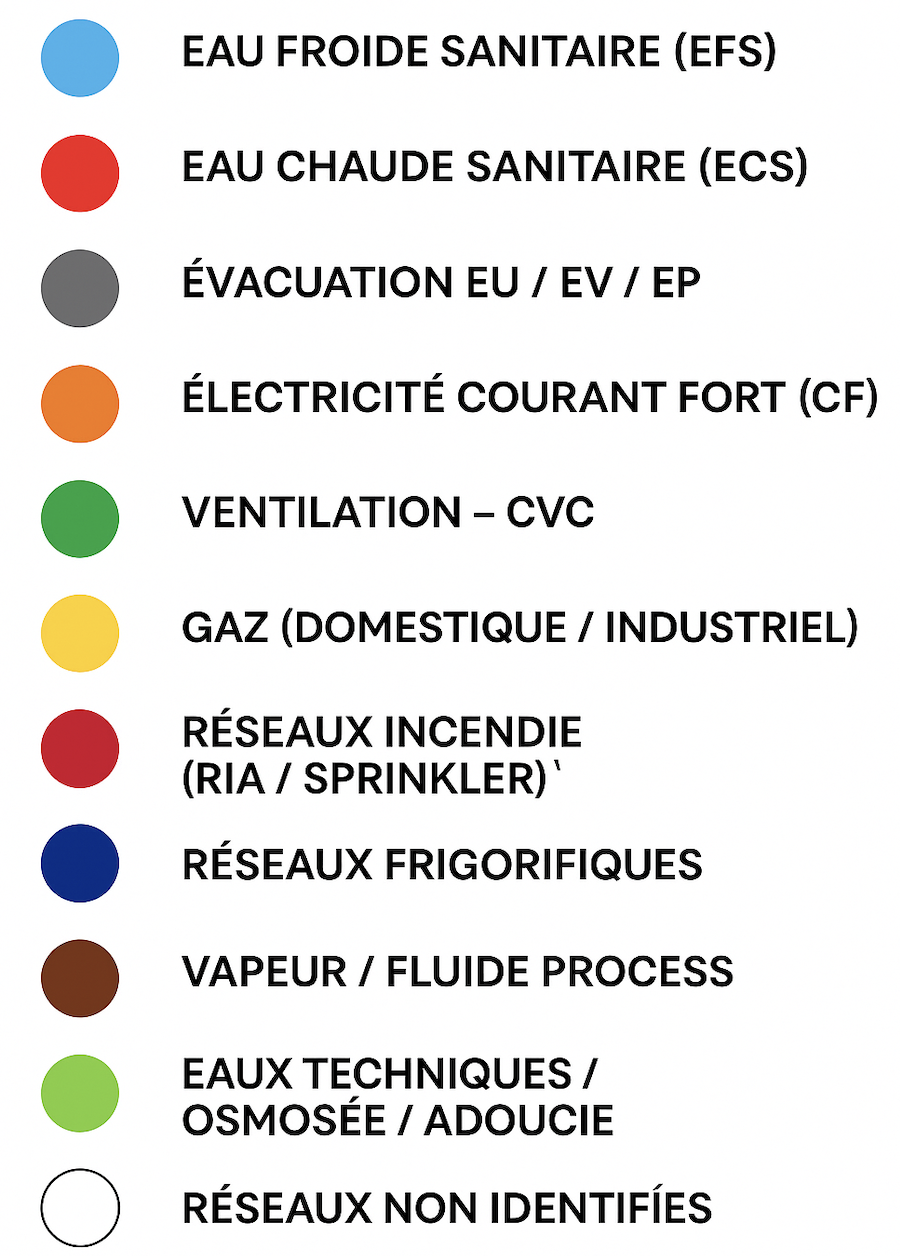

🎨 Code couleur métier standardisé – Réseaux techniques (MEP)
| Domaine Technique | Couleur | Code Couleur (Hex / RVB) | Utilisation |
|---|---|---|---|
| Eau froide sanitaire (EFS) | Bleu clair | #00B0F0 / (0, 176, 240) | Tuyauterie EF, alimentation réseau |
| Eau chaude sanitaire (ECS) | Rouge vif | #FF0000 / (255, 0, 0) | Tuyauterie ECS, bouclage sanitaire |
| Évacuation EU / EV / EP | Gris moyen | #7F7F7F / (127, 127, 127) | Évacuation usée, eaux-vannes, pluviales |
| Électricité courant fort (CF) | Orange | #F79646 / (247, 150, 70) | Gaines, câbles, coffrets |
| Électricité courant faible (CFA) | Violet foncé | #7030A0 / (112, 48, 160) | Réseaux VDI, contrôle, sécurité |
| Ventilation – CVC | Vert clair | #00B050 / (0, 176, 80) | Gaines de soufflage / reprise |
| Gaz (domestique / industriel) | Jaune | #FFFF00 / (255, 255, 0) | Tuyauterie gaz, propane, GPL |
| Réseaux incendie (RIA / Sprinkler) | Rouge foncé | #C00000 / (192, 0, 0) | Colonnes sèches, RIA, sprinkler |
| Réseaux frigorifiques | Bleu foncé | #002060 / (0, 32, 96) | Eau glacée, détente directe |
| Vapeur / Fluide process | Marron | #703F27 / (112, 63, 39) | Réseaux spécifiques industriels |
| Eaux techniques / osmosée / adoucie | Vert anis | #92D050 / (146, 208, 80) | Eaux de process ou techniques |
| Réseaux non identifiés | Blanc | #FFFFFF / (255, 255, 255) | Réseaux à confirmer ou provisoires |
Comment la gestion des couleurs facilite-t-elle la lecture et la coordination des maquettes BIM selon ce standard ?
La gestion des couleurs, appliquée dans des logiciels comme Revit ou Navisworks, permet une lecture rapide et une meilleure coordination des modèles en différenciant visuellement les disciplines et les statuts de livrables, ce qui facilite la collaboration interdisciplinaire.
Quels sont les différents statuts de livrables dans l'environnement commun de données (CDE) selon la norme ISO 19650-1 ?
Les statuts dans le CDE sont WIP (Travail en cours), SHARED (Partagé), PUBLISHED (Publié), ARCHIVED (Archivé) et REJECTED (Rejeté). Chaque statut indique le niveau de validation et de disponibilité du livrable.
Quels sont les avantages de travailler avec un partenaire conformé ISO 19650-1 ?
Collaborer avec un partenaire conforme ISO 19650-1 assure la sécurité des données, améliore la collaboration entre acteurs, standardise les livrables pour les appels d'offres publics, et optimise le suivi de chantier ainsi que les documents numériques d'exploitation.
Comment S3D Engineering met-il en œuvre la norme ISO 19650-1 dans ses projets BIM ?
S3D Engineering met en œuvre la norme en organisant les responsabilités BIM avec des rôles clairs tels que coordinateur BIM, responsable de l'environnement commun de données (CDE) et opérateurs. ils utilisent un environnement CDE structuré avec des statuts de livrables, des conventions de nommage, un contrôle qualité rigoureux, ainsi que traçabilité et gestion des versions, tout en formant et accompagnant ses clients.
Qu'est-ce que la norme ISO 19650-1 et pourquoi est-elle importante pour la gestion de l'information en BIM ?
La norme ISO 19650-1 définit les principes pour gérer l'information dans un environnement BIM collaboratif, depuis la conception jusqu'à la maintenance. Elle est importante car elle structure les rôles, les fichiers, les statuts et la chaîne de validation documentaire afin d'assurer une gestion rigoureuse, normalisée et interopérable des données.
